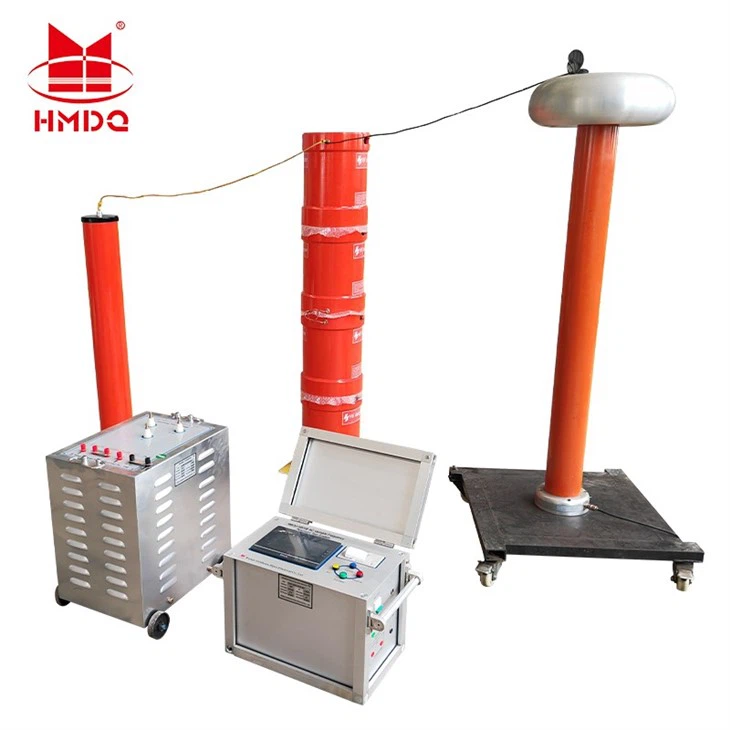

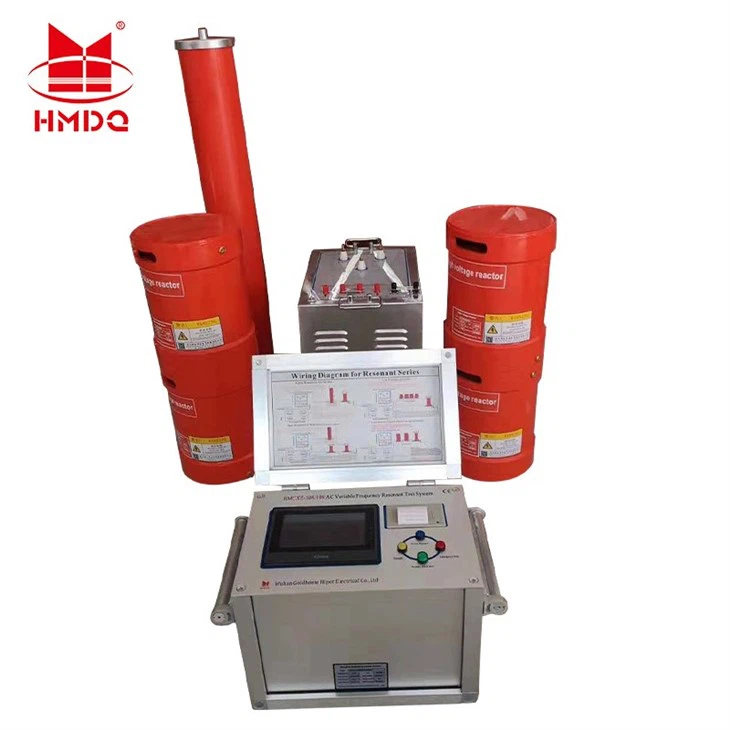

ACE متغیر تعدد گونج ٹیسٹ سسٹم

جائزہ:

108KVA/108KV متغیر - فریکوینسی سیریز گونج ٹیسٹ سسٹم ٹرانسفارمر ، سرکٹ توڑنے والوں ، سوئچز ، جی آئی ایس سسٹم ، کیبلز ، بشنگ ، انسولیٹرز اور دیگر سامان کی وولٹیج ٹیسٹنگ کا مقابلہ کرنے کے لئے موزوں ہے۔ یہ اعلی - وولٹیج ، کم - موجودہ سامان اور کم - وولٹیج ، اعلی - موجودہ ایپلی کیشنز کے لئے جانچ کی ضروریات کو پورا کرتا ہے ، جس میں وسیع پیمانے پر اطلاق کی پیش کش کی جاتی ہے۔

1. کسی بھی وقت ڈیٹا پرنٹنگ اور اسٹور کرنے کے لئے USB پورٹ
2. ملٹی - اسٹیج وولٹیج کی پیمائش ، پہلے ، دوسرے ، اور تیسرے مرحلے میں وولٹیج ریڈنگ کی حمایت کرتی ہے
3. متغیر تعدد بجلی کی فراہمی کا وائرلیس ریموٹ کنٹرول
4. خودکار تعدد صاف کرنا
5. - وولٹیج سے زیادہ کے ساتھ ، - موجودہ ، صفر اسٹارٹ اپ ای سی ٹی ، تحفظ کی تقریب

1) 10KV ، 185 ملی میٹر اور اس سے نیچے ، 1.5 کلومیٹر کیبل AC کا مقابلہ وولٹیج ٹیسٹ: 0.468μf سے کم یا اس کے برابر ، ٹیسٹ فریکوینسی 30-300Hz ، زیادہ سے زیادہ ٹیسٹ وولٹیج 22KV ، ٹیسٹ کی مدت 60 منٹ (فی GB50150-2016 معیار)

2) 10KV ، 400 ملی میٹر اور اس سے نیچے ، 1 کلومیٹر کیبل AC کا مقابلہ وولٹیج ٹیسٹ ، زیادہ سے زیادہ کیپسیٹینس سے 0.4213μF سے کم یا اس کے برابر ، ٹیسٹ فریکوینسی 30-300Hz ، زیادہ سے زیادہ ٹیسٹ وولٹیج 22KV ، ٹیسٹ کی مدت 60 منٹ (فی GB50150-2016 معیار)

3) 35KV ، 50 ملی میٹر اور اس سے نیچے ، 1.4 کلومیٹر کیبل AC کا مقابلہ وولٹیج ٹیسٹ کا مقابلہ کریں ، زیادہ سے زیادہ کیپسیٹینس سے 0.161μF سے کم یا اس کے برابر ، ٹیسٹ فریکوینسی 30-300Hz ، زیادہ سے زیادہ ٹیسٹ وولٹیج 52KV ، ٹیسٹ کی مدت 60 منٹ (فی GB50150-2016 معیار)

4) 10/35KV پاور ٹرانسفارمر ، ہائی - وولٹیج سوئچ گیئر اسمبلیاں ، سی ٹی/پی ٹی ایس ، انسولیٹر ، وال بس بار ، جی آئی ایس ہائی - وولٹیج سوئچ گیئر: ٹیسٹ فریکوینسی 45-65Hz ، زیادہ سے زیادہ ٹیسٹ وولٹیج 42/95KV ، ٹیسٹ مدت 60 منٹ (فی جی بی 50 منٹ)۔

س: کیا یہ ڈی سی ٹیسٹنگ کرسکتا ہے؟

A: نہیں۔یہ سختی سے ایک ہےاے سی گونجٹیسٹ سسٹم۔ ڈی سی کا مقابلہ کرنے والے ٹیسٹوں کے ل you ، آپ کو ایک علیحدہ ڈی سی ہائپٹ ٹیسٹر کی ضرورت ہے۔

س: اگر ٹیسٹ کے دوران ٹیسٹ آبجیکٹ ناکام ہوجاتا ہے تو کیا ہوتا ہے؟

A: نظام فطری طور پر محفوظ ہے۔ ایک فلیش اوور گونج کی حالت کو تباہ کردیتا ہے ، جس کی وجہ سے وولٹیج گرنے کا سبب بنتا ہے اور موجودہ محدود ہوجاتا ہے۔ نظام کا تحفظ نقصان کو روکتا ہے۔

س: روایتی ٹیسٹ سیٹ کے مقابلے میں بنیادی فائدہ کیا ہے؟

A: چھوٹا اور ہلکا:اسی آؤٹ پٹ کے لئے طاقت کا منبع بہت چھوٹا ہے۔

بہتر ویوفارم:خالص سائن لہر پیدا کرتا ہے ، جو درست PD پیمائش کے لئے بہت ضروری ہے۔

محفوظ:فالٹ موجودہ کو خود بخود محدود کردیا جاتا ہے۔

س: عام ٹیسٹ فریکوئنسی کیا ہے؟

A: یہ ہے50/60 ہرٹج پر طے نہیں ہوا. گونج فریکوئنسی ٹیسٹ آبجیکٹ کی گنجائش پر منحصر ہے۔ یہ عام طور پر اس کے درمیان پڑتا ہے20 ہرٹج اور 300 ہرٹج. معیارات اس کو کسی طاقت کے برابر قبول کرتے ہیں - تعدد ٹیسٹ۔

س: سسٹم کو گونج نقطہ کیوں نہیں مل سکتا؟

A: نظام کا گونج نقطہ میزبان کی آؤٹ پٹ فریکوینسی رینج سے باہر ہوسکتا ہے۔ اعلی - وولٹیج کے نمونے لینے کی آراء سگنل کھلا یا ناقص منسلک ہوسکتا ہے۔ ہوسکتا ہے کہ اس نظام کو معتبر طور پر گراؤنڈ نہیں کیا جاسکتا ہے ، غلط وائرنگ ہے ، یا ٹیسٹ کا ٹکڑا خود ہی ناقص ہوسکتا ہے۔ آپ یہ چیک کرسکتے ہیں کہ آیا گراؤنڈنگ ڈیوائس برقرار ہے ، وولٹیج ڈیوائڈر کی سگنل لائن ، پرجوش ٹرانسفارمر کی کنڈلی ، ری ایکٹر اور وولٹیج ڈیوائڈر کے کیپسیٹر بازو کی ترتیب میں وولٹیج ڈیوائڈر کا کنڈلی کی تصدیق کریں ، اور فالٹ پوائنٹس کو ایک ایک سے راج کرنے کے لئے ٹیسٹ کے ٹکڑے کی کارکردگی کا معائنہ کریں۔
