ڈی سی ہپوٹ ٹیسٹ کٹ

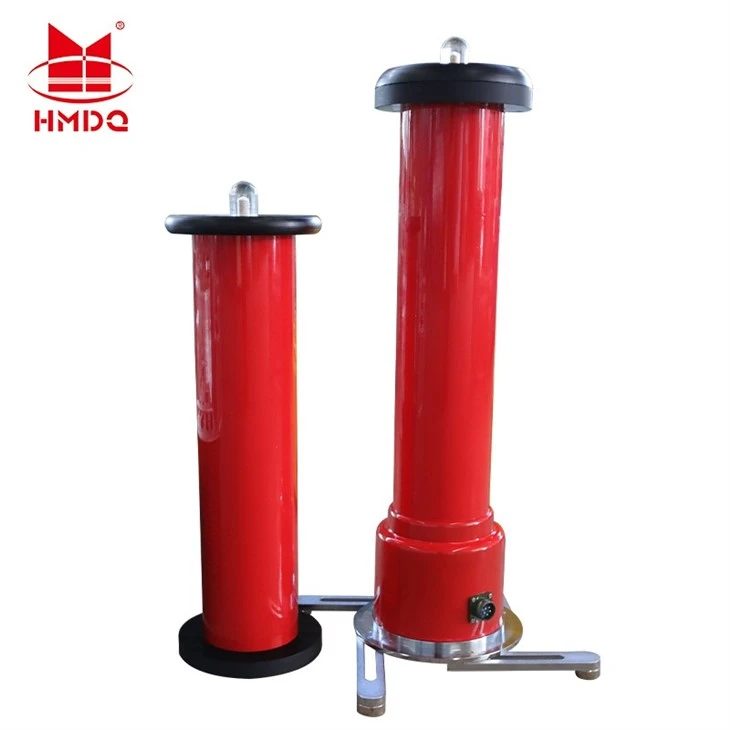

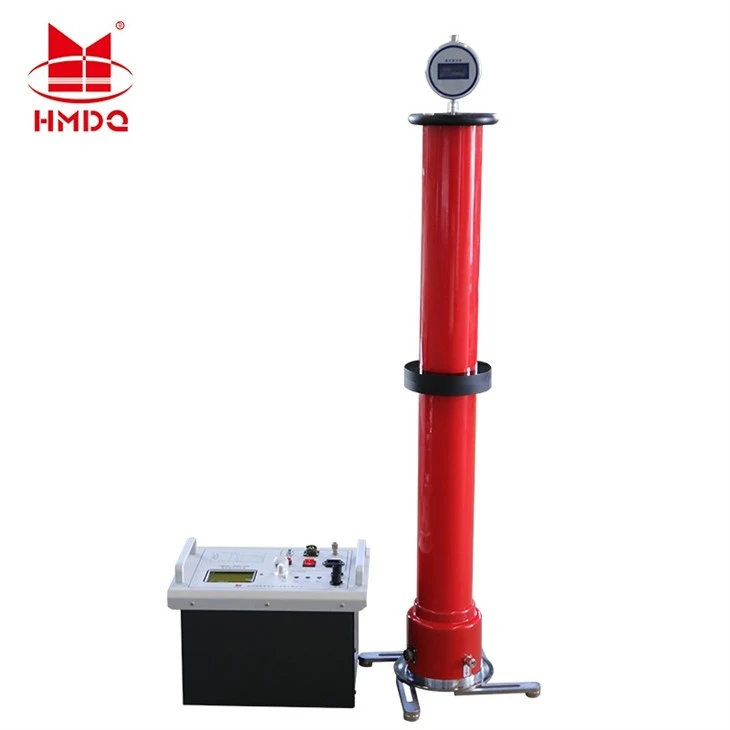

HMZGF 200kV 2mA DC ہائی-وولٹیج جنریٹر یہ پروڈکٹ PWM ہائی-فریکوئنسی پلس چوڑائی ماڈیولیشن ٹیکنالوجی کو بند-لوپ ایڈجسٹمنٹ کے ساتھ استعمال کرتا ہے، ہائی وولٹیج کا استحکام، کم سے کم ریپل فیکٹر، اور تیز رفتار، قابل اعتماد تحفظ سرکٹس فراہم کرتا ہے۔ ڈسپلے میں سبز بیک لائٹ اور ایک وسیع-درجہ حرارت مائع کرسٹل اسکرین ہے، جو روشن روشنی اور اندھیرے دونوں میں واضح ڈیٹا کی مرئیت کو یقینی بناتا ہے۔

آؤٹ پٹ وولٹیج: 200kV

آؤٹ پٹ کرنٹ: 2mA

کنٹرول باکس وزن: 8 کلو

کنٹرول باکس کا سائز: 310 * 250 * 230 ملی میٹر

سلنڈر کا وزن: 8 کلوگرام

ہائی-وولٹیج یونٹ سائز: 1000 * 280 * 270 ملی میٹر

ہائی-وولٹیج یونٹ وزن: 13 کلوگرام

1. وولٹ میٹر: آؤٹ پٹ وولٹیج دکھاتا ہے۔ ڈسپلے یونٹ: KV۔ زیادہ سے زیادہ ڈسپلے: 999.9KV

2. ایممیٹر: آؤٹ پٹ کرنٹ دکھاتا ہے (بشمول نمونے کا لیکیج کرنٹ اور ہوا میں لیکیج کرنٹ وغیرہ)

3. پاور ساکٹ: سنگل فیز AC220V±10% 50HZ پاور ان پٹ۔

4. MOA 75% سگنل لائٹ: وولٹیج کی تبدیلی 75% V1mA سے زیادہ ہونے پر سگنل لائٹ آن ہوتی ہے۔ وولٹ میٹر سب سے زیادہ آؤٹ پٹ وولٹیج کی قیمت دکھاتا ہے، اصل آؤٹ پٹ وولٹیج نہیں۔ ایک بار جب وولٹیج ریگولیشن نوب صفر پر واپس آجائے، ری سیٹ ہو جائے، لائٹ بند ہو جائے۔

5. ایوی ایشن ساکٹ: براہ کرم پوزیشننگ پن کو سیدھ میں کریں، اور پلگ ان کو دبائیں، پھر ساکٹ کو جوڑنے کے لیے گھڑی کی سمت کو سخت کریں۔ پیچھے ہٹنے کے لیے گھڑی کے مخالف سمت میں۔

نوٹ:براہ کرم پلگ دھاتی حلقوں کو مضبوطی سے پکڑیں، لائن کو نہ پکڑیں ​​اور نہ ہی کھینچیں۔ غلط جداگانہ یا کنکشن کنیکٹنگ لائن کی عمر کو کم کر دے گا۔

6. گراؤنڈ ٹرمینل: گراؤنڈ تار کو جنریٹر کے نیچے گراؤنڈنگ اسکرو سے جوڑیں۔

7. MOA 75% بٹن: زنک آکسائیڈ لائٹنگ آریسٹر کے ٹیسٹ کے دوران، V_1mA ہائی وولٹیج ویلیو ہے جب لیکیج کرنٹ is1mA۔ MOA 75% بٹن دبائیں، وولٹیج خود بخود 75% V_1mA پر گر جائے، تبادلوں کی درستگی 0.5% سے بہتر ہے۔
